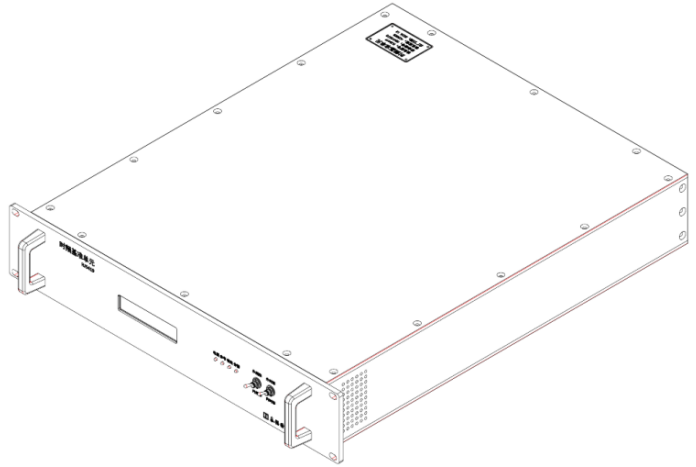

HJ5419高精度低軌衛星時頻基準單元

  HJ5419高精度低軌衛星時頻基準單元采用標準級銣原子鐘和超高精度授時型衛星接收機，采用獨特的頻率測控技術，對銣鐘的輸出頻率進行精密測量與校準，使銣鐘的輸出頻率精確同步在衛星系統上，10000s穩定度可達5E-14，不用進行校準就能提供高精度的頻率信號。HJ5419時頻基準單元不但提供了高精度的頻率標準，還同時提供了“復現”的UTC時間基準。衛星馴服銣鐘輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受衛星秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號，提供的統一時間基準對多種測量信號同時采集，為測距系統提供觸發信號。

  HJ5419高精度低軌衛星時頻基準單元具有智能學習算法，在馴服銣鐘過程中能夠不斷“學習”銣鐘的漂移特性，并將這些參數存入板載存儲器中，同時具有智能狀態切換功能，能夠智能判別衛星接收系統的穩定性，并提供多種時間基準輸入，可以根據需求設置為主用參考源，當主用參考源不穩定或不可用時，能選擇切換到備外部頻率輸入；外參考均不可用時，系統能夠自動切換到保持模式，根據歷史工作性能參數，繼續提供高可靠性的時間和頻率基準信息輸出。

  HJ5419高精度低軌衛星時頻基準單元應用于科學研究、衛星通信系統，在天文學、物理學等科學研究領域，高精度低軌衛星時頻基準單元為高精度實驗和觀測提供準確的時間基準，有助于提高實驗數據的準確性和可靠性，推動科學研究的發展。

主要特點:

  ●高可靠性、高冗余度：多模衛星冗余組合授時，同步精度優于20ns；

  ●內置高精度銣原子鐘，頻率穩定度可達<5E-14，精確的時間、頻率基準，不用周期校準；

  ●馴服、保持工作模式自動切換，高性能守時和保持精度，同步后天線移除仍能正常工作；

  ●支持高精度的外部頻標和外部時標輸入，兼容多種頻率；

  ●支持手動切換內外頻標和內外時標；

  ●支持多種頻率輸出10M、10.23M、100M等；

  ●支持相位可設置脈沖輸出，調整精度高。

技術指標：

輸入信號

l 衛星天線輸入

? 1路，SMA-K，GPS L1；BDS B1，+5V DC

? 授時精度優于20ns（RMS）

? 定位精度：10m（RMS）

? 通道：32通道

? 冷啟動：<29s；熱啟動：<1s

l 對時輸入

? 1路，外頻標輸入

? 1路，外時標輸入

輸出信號

l 10MHz/10.23M/100M等頻率輸出

? 波形：正弦波，雙極性；

? 信號電平與阻抗：8dBm±2dB/50Ω；

? 頻率準確度：＜3×10-11；

? 頻率穩定度：

≤5×10^-12/1s

≤5×10^-14/10000s

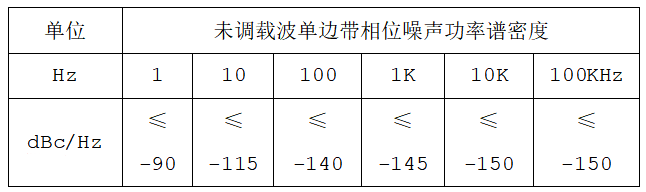

? 相位噪聲：

? 雜波：-70dBc；

? 諧波：-40dBc；

l PPS輸出

? 波形：秒脈沖；

? 頻率：1-200Hz；

? 同步精度：＜20ns

? 守時精度：＜30ns（同步30day，24h守時）

? 脈沖寬度：2ms；

? 上升沿/下降沿時間：≤1ns；

選件指標

l 輸入選件

? BDS-B3、PTP/IN、B/IN、TOD/IN；

l 輸出選件

? 1M，5M，20M，40M等頻率輸出；

? 20PPS，PPM、PPH、PPD輸出；

? NTP授時輸出、PTP授時輸出。

物理及環境參數

l 尺寸：標準19英寸2U機箱

l 重量：<50Kg

l 電源：220V AC 國標三芯插頭

l 工作溫度：-0℃～+50℃

l 存貯溫度：-40℃～+85℃

l 濕度： 95％無冷凝

l 功耗：＜120W

標準配置

l 時頻基準單元    1臺

l 同軸電纜      1條

l 衛星天線      1套

l 安裝支架        1套

l 電源線         1根

l 說明書       1份

l 合格證保修卡     1份

l 測試報告        1份

  l 儀器箱       1套
