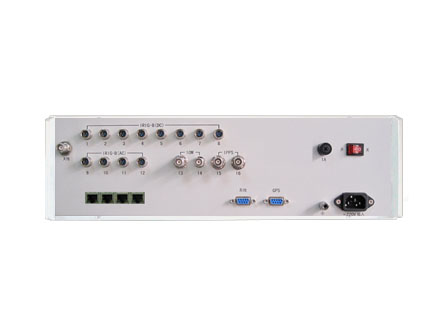

HJ220-GO GPS晶振時統

概述

  HJ220-GO GPS晶振時統選用低相噪、低漂移的雙恒溫槽高穩晶振DOCXO（HP10811E）和高精度授時型GPS接收機,采用獨特的GPS頻率測控技術，對晶體振蕩器的輸出頻率進行精密測量與校準，使GPS馴服晶振的輸出頻率精確同步在GPS系統上，準確度優于1E-12，不用進行校準就能始終提供高精度的頻率信號。相當于一臺高性能的銣原子鐘，卻同時具有十分優良的短期穩定性和超低的相位噪聲。

  HJ220-GO不但提供了高精度的頻率標準，還同時提供了“復現”的UTC時間基準。GPS馴服晶振輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受GPS秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號。

  HJ220-GO具有智能學習算法，在馴服晶振過程中能夠不斷“學習”晶振的漂移等特性，并將這些參數存入板載存儲器中。當GPS出現異常或不可用時，HJ220-GO能夠自動切換到保持模式，根據歷史工作性能參數馴服晶振，繼續提供高可靠性的時間和頻率基準信息輸出。

  HJ220-GO GPS時間頻率標準是我公司研制設計的一款高端時鐘產品，其性能指標優于HP58503產品，廣泛應用于通信、計量與校準、數字廣播、天文觀測等領域。

主要特點：

◆頻率準確度高：<1e-12

◆內置低相噪超高穩雙恒溫槽晶振

◆高準確度、高穩定度、低相位噪聲，無漂移

◆具有智能學習算法

◆馴服、保持工作模式自動切換

◆高性能守時和保持精度

◆時間、頻率基準，不用周期校準

技術參數：

◆主機 1臺

◆高靈敏度授時天線 1個

◆30米電纜 1根

◆安裝支架 1套

◆1米電源線 1根

◆1米串口線 1根

中文說明書 1本

選件:

◆Opt-BD：北斗衛星參考源

◆Opt-GG：Glonass參考源

◆Opt E：電信E1信號

◆Opt F：DCF77碼

◆供電方式可選：48V、24V、12V

◆避雷器、加長天線電纜

◆可按客戶需求定制

◆便攜式機箱

輸出信號：

◆10MHz
◆4路，BNC，標準正弦波，12dBm±1dB, 50Ω
◆準確度： <1E-12（GPS鎖定狀態，24小時平均值）
◆<5E-11（GPS鎖定狀態，4小時后）
◆<1E-10（GPS斷開狀態，保持24小時內）
◆穩定度： 20ms <1E-11
◆100ms <1E-11
◆1s <3E-12
◆10s <3E-12
◆100s <5E-12
◆相位噪聲: Hz （dBc/Hz）
◆10 -125
◆100 -135
◆1k -140
◆>10k -155
◆諧波： < -40 dBc
◆5MHz，1MHz各1路，指標同10MHz
◆1PPS
◆4路，BNC，TTL電平，50Ω
◆定時精度 50ns（1б）
◆脈沖寬度 25μs
◆抖 動 750ps
◆上升沿 <10ns
◆保持精度 ±7μs（24小時）
◆IRIG-B DC碼
◆TTL 電平，BNC，4路
◆IRIG-B DC碼
◆4路，RS-422A電平，XS8三芯航插
◆IRIG-B AC碼
◆4路，XS8三芯航插
◆串行接口，GPS狀態，系統信息
◆GPS原始數據接口，1路，DB-9，9600-N-8-1
◆系統監控接口，1路，DB-9，9600-N-8-1
◆網絡接口
◆1路，RJ45，提供NTP網絡對時及系統網絡監控

顯示：

◆指示燈：電源、GPS、1PPS、鎖定
◆液晶屏顯示年月日時分秒和GPS工作狀態

GPS接收機：

◆12并行通道GPS接收機
◆接收L1,C/A碼信號-1575.42MHz
◆定時精度：優于50ns
◆捕獲時間：小于2分鐘

OCXO老化率：

◆1E-10

物理及環境參數：

◆尺寸： 2U機箱447×89×300mm
◆重量： <6Kg
◆電源： 220V±20% 47Hz ～63Hz
◆工作溫度：-10℃～+50℃
◆存貯溫度：-25℃～+85℃
◆濕度： 95％無冷凝
◆功耗： 50W
