HJ5418A-V1 GPS銣原子鐘

概述：

  HJ5418A-V1是泰福特電子研制的一款高精度、高可靠性同步時鐘產品。該時鐘將高穩定性銣振蕩器與GPS高精度授時、測頻及時間同步技術有機的結合在一起，使銣振蕩器輸出頻率馴服同步于GPS衛星銫原子鐘信號上，提高了頻率信號的長期穩定性和準確度，能夠提供銫鐘量級的高精度時間頻率標準，是通信廣電等部門替代銫鐘的性價比產品。

  HJ5418A-V1輸出的1pps信號，是由銣振蕩器頻率信號分頻得到的，并且同步于GPS輸出的UTC時間，同時能夠克服GPS接收機秒脈沖信號跳變帶來的影響，是真正復現的“UTC時間基準”；當GPS失鎖或出現異常不可用時，系統能夠智能判別，切換到銣鐘進行守時，繼續提供高可靠性的時間頻率信號。

  HJ5418A-V1溯源同步到GPS衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ5418A-V1非常適合應用于SDH數字同步網的1，2級節點時鐘，為電力、電信、廣電、時統、計量校準、雷達設備等提供高精度的時間和頻率基準。

技術參數

輸出信息：

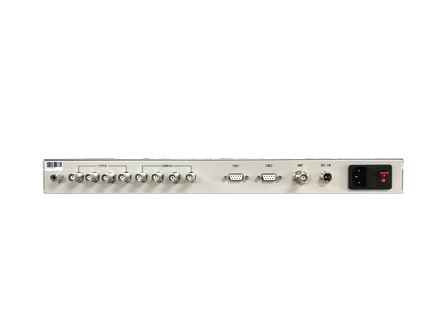

◆10MHz 4路，BNC接口，50Ω正弦波，

◆輸出幅度：12dBm±1dB

◆準 確 度：≤1E-12（開機48小時以后，GPS鎖定狀態，24小時平均準確度）

◆開機特性：加電5分鐘：≤5E-10

◆加電4小時：≤1E-11

◆加電12小時后：≤5E-12

◆穩 定 度：＜8 E -10/1ms

                ＜5 E -10/10ms

                ＜8 E -11/100ms

                 ＜2 E-11/1s

                 ＜8 E-12/10s

                 ＜5 E-12/100s

                 ＜1 E-12/日（GPS鎖定）

◆相位噪聲：≤ -90dBc/Hz @10Hz

                   ≤-120dBc/Hz @100Hz

                   ≤-130dBc/Hz @1kHz

                   ≤-145dBc/Hz ≥10kHz

◆失真諧波：≤-40dBc

◆非諧波：≤-80dBc 分頻秒脈沖4路，BNC，TTL電平，輸出阻抗50Ω

◆同步精度：<30ns（rms）

◆脈沖寬度：500ms

◆上升沿：<10ns

◆抖動：<1ns

◆當GPS鎖定時，秒脈沖與GPS同步

◆當GPS失鎖時，由內置銣原子頻標保持

◆RS232接口1路，DB-9 Female，GPGGA、GPRMC語句GPS信息

◆波特率：9600，數據位：8，奇偶校驗：NULL，停止位：1

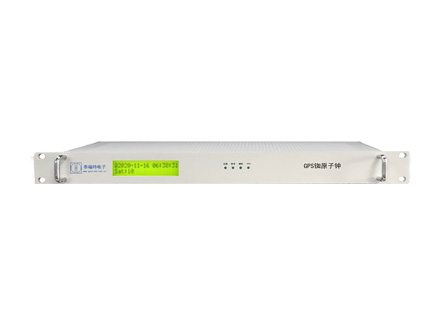

◆液晶顯示：液晶屏顯示年月日時分秒和GPS工作狀態

◆指示燈顯示：電源、GPS、銣鎖、輸出

◆工作模式：GPS馴服、保持；2種工作方式自動切◆換GPS校頻精度：≤2E-12/日

◆保持精度：GPS失效24小時后，頻率準確度：<1e-11；1pps守時：<1us

◆GPS接收機： 接收頻率：L1波段，C/A碼，12通道

◆定位精度：優于15m（1σ）

◆定時精度：優于50ns

◆捕獲時間：<2分鐘

◆銣振蕩器：內置進口銣振蕩器

◆日漂移：3E-12

◆秒穩定度：≤2E-11

◆平均無故障時間 20年

主要特點：

◆內置進口銣振蕩器

◆日平均頻率準確度<1×10P-12P

◆時間實時顯示

◆馴服、保持自動切換

◆GPS失鎖后依靠銣鐘高精度守時

◆低相噪頻率信號輸出

◆測頻精度<1×10P-12P/天

◆具備TRAIM算法的GPS接收機

物理及環境參數：

◆尺寸：1U機箱435×44×240mm

◆重量：<3kg

◆電源：220V±20%  47Hz ～63Hz

◆工作溫度：-10℃～+50℃

◆存貯溫度：-25℃～+85℃

◆濕度：95％無冷凝

◆功耗：<50w

配置清單：

◆主機1臺

◆30米高靈敏度授時天線1個

◆安裝支架1套

◆1米電源線1根

◆1米串口線1根

◆中文說明書1本

選件：

◆10MHz、5MHz、1MHz多路擴展輸出

◆2.048MHz、E1信號多路擴展

◆IRIG-B(DC)、IRIG-B(AC)碼多路擴展輸出

◆NTP網絡時間服務接口

◆OCXO高穩晶振熱冗余備份

◆內置GPS/GLONASS雙系統板

◆內置北斗授時接收機備份

◆內置超高穩定度銣振蕩器（標準偏差可達10ns同步精度）

◆HJ5418A-V1M模塊化產品（易于集成）

◆HJ5418A-V1B便攜式機箱 220*100*280mm

◆避雷器、50米、80米、100米等加長天線電纜

◆可按客戶需求定制，輸出485、422等信息；供電方式可選48V、24V、12V等冗余供電。
